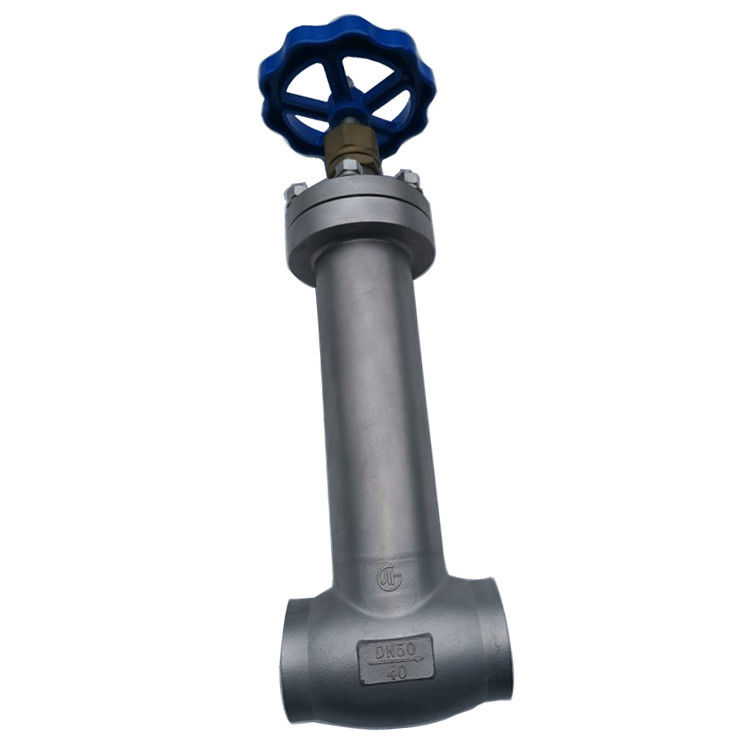

Roestvrij staal 304 / 316 laagtemperatuur PCTFE schijfdicht cryogene bolklep -196~+80°C

Roestvrij staal 304 / 316 laagtemperatuur PCTFE schijfdicht cryogene bolklep

Inleiding

Volgens deze bewegingsvorm van de klep is de verandering van de kleppoort recht evenredig met de slag van de klepklep.De klepstam-as van de bolklep is loodrecht op het afdichtingsoppervlak van de klepbankDe openings- of sluitings slag van de klepstam is relatief kort en heeft een zeer betrouwbare afsluitingsactie, waardoor deze klep zeer geschikt is als medium voor afsluiting of aanpassing en versnelling.Zodra de klep flap van de bolk klep is in de open staat, is er geen contact meer tussen de klepstoel en het afdichtingsoppervlak van de klepklap en heeft het een zeer betrouwbare snijwerking.dit klep is zeer geschikt als een medium voor het snijden of aanpassen van stroomverbruikWanneer de afsluitklep in de open toestand is, is er geen contact tussen de stoel en het afdichtingsoppervlak van de schijf, waardoor het afdichtingsoppervlak minder mechanisch slijt.omdat de meeste stoelen en flappen van de bolk van de klep gemakkelijker te repareren of te vervangen Het is niet nodig om de hele klep te verwijderen van de pijpleiding bij het verzegelen van het element, die zeer geschikt is voor het geval dat de klep en de pijpleiding met elkaar worden gelast.dus de stroomweerstand van de afsluitklep is hoger dan andere kleppen.

Inleiding tot de cryogene bolklep

Houdingspunt van laagtemperatuurbolkklep:

(1) De structuur is eenvoudiger dan de hekklep, en het is gemakkelijker te fabriceren en te onderhouden.

(2) Het afdichtingsoppervlak is niet gemakkelijk te slijten en te krabben en het afdichtingsniveau is goed.Bij het openen en sluiten is er geen relatieve schuiving tussen de kleppenklep en het afdichtingsoppervlak van de klep, zodat de slijtage en krassen niet ernstig zijn, de afdichting goed is en de levensduur lang is.

(3) Bij het openen en sluiten is de flapbeweging klein, zodat de hoogte van de afsluitklep kleiner is dan die van de poortklep, maar de bouwlengte langer is dan die van de poortklep.

(4) Het openings- en sluitingsmoment is groot, het openen en sluiten is moeizamer en de openings- en sluitingstijd is essentieel.

(5) De vloeistofweerstand is groot, omdat het mediumkanaal in de klepkorps krom is, de vloeistofweerstand groot is en het stroomverbruik groot is.

(6) Mediumstroomrichting Wanneer de nominale druk PN≤16 MPa is, wordt over het algemeen gelijkstroomstroom gebruikt en het medium stroomt van onder de kleppenklep naar boven; wanneer de nominale druk PN≥20 MPa is, wordt de mediumstroom van onder de kleppenklep naar boven geleid.in het algemeen gebruik maken van omgekeerde stroomHet medium stroomt naar beneden van de klepklep om de afdichtingscapaciteit te verhogen. Tijdens het gebruik kan het afsluitklepmedium alleen in één richting stromen en kan de stroomrichting niet worden gewijzigd.

Selectie van materialen voor cryogene bolklep

1Hoofdmateriaal van cryogene klep

1 Bij de keuze van de hoofdmaterialen in aanmerking te nemen factoren

Uit metallografisch oogpunt, naast austenitisch staal met een met het gezicht gecentreerd kubisch rooster, koper, aluminium, enz.,algemene staalmaterialen zullen bij lage temperaturen breekbaarheid vertonenBij de keuze van het gastmateriaal moet eerst het materiaal worden gekozen dat geschikt is voor het werken bij lage temperaturen.Aluminium vertoont bij lage temperaturen geen breekbaarheid bij lage temperaturen, maar vanwege de lage hardheid van aluminium en aluminiumlegeringen is de slijtvastheid en krasbestendigheid van aluminiumdichtingsoppervlakken slecht,dus het gebruik van lage temperatuur kleppen heeft bepaalde beperkingen, alleen bij lage druk en wordt gebruikt in kleinschalige kleppen.

Het materiaal dat bij lage temperaturen werkt, moet zijn lage temperatuurprestaties garanderen, met name om zijn koude slagsterkte te garanderen.De klepbekleding moet op de juiste wijze worden geselecteerd, zodat deze voldoende koude slagsterkte heeft om breuk te voorkomen.Het legeringsstaal van c en cr verliest snel de slagsterkte bij een temperatuur onder -20°C, zodat de bedrijfstemperatuur beperkt blijft tot respectievelijk -30°C en -50°C. Nikkelstaal met een ni-gehalte van 3.5 kan worden gebruikt bij -100 °C, nikkelstaal met een ni-gehalte van 9 kan worden gebruikt tot -192 °C. Austenitisch roestvrij staal, nikkel, Monel, Hastelloy, titanium, aluminiumlegering en brons kunnen worden gebruikt tot een lagere temperatuur van -273 °C.

Bovendien moeten bij de keuze van materialen voor laagtemperatuurkleppen ook de volgende factoren in aanmerking worden genomen:2 de mechanische eigenschappen die metalen materialen nodig hebben om bij lage temperaturen te kunnen werken, met name slagsterkte, relatieve verlenging en weefselstabiliteit; 3 Bij lage temperatuur en olievrije smeerwerking heeft het een goede slijtvastheid; 4 heeft het een goede corrosiebestendigheid;5 bij gebruik van een lasverbinding, moet ook rekening worden gehouden met de lasprestaties van het materiaal.

2 Selectie van de materialen voor de klepcarrière, de motorkap, de klepstoel en de schijf (luik).Ferrietstaal wordt gebruikt bij temperaturen hoger dan -100°C- de temperatuur lager is dan -100°C; austenitisch staal wordt gebruikt; laagdruk- en kleinkaliberventielen kunnen worden gemaakt van koper en aluminium.Kies geschikte materialen volgens de lage werktemperatuur tijdens het ontwerp.

3 Materiaalkeuze van de klepstam en het bevestigingsmiddel

Wanneer de temperatuur hoger is dan -100 °C, worden de kleppen en de bouten gemaakt van legeringsstaal zoals ni, cr-mo, enz.de treksterkte wordt verbeterd en de draadbeet wordt voorkomenBij een temperatuur van minder dan -100°C is het gemaakt van austenitisch zuurbestendige roestvrij staal.De lage hardheid van 18-8 zuurbestendige staal zal ervoor zorgen dat de klepstam en de verpakking elkaar krabben.Daarom moet het oppervlak van de klepstam worden bekleed met hard chroom (bekleedingsdikte 0,04-0,06 mm),of met nitraat en met nikkel-fosfor om de oppervlakhardheid te verhogenOm te voorkomen dat de moer en de boor bijten, wordt de moer over het algemeen gemaakt van mo- of ni-staal en wordt het oppervlak van de draad bekleed met molybdeendisulfide.
